淺談氣動球閥在管道中的設計

更新時間：2010-09-15

氣動球閥為 90° 旋轉型球閥，氣動執行器（氣動頭）在氣源壓力的作用下，由活塞推動轉軸帶動閥桿運動，繼而實現球閥的開關和調節。氣動球閥使用的氣源壓力一般為 0.1~1.0MPa，一般配置閥門定位器、過濾減壓閥、電磁閥、限位開關、氣動頭和其他元件。按照斷電或者氣源壓力不足時，氣動球閥的回位動作，將氣動球閥分為兩大類，單作用和雙作用球閥。

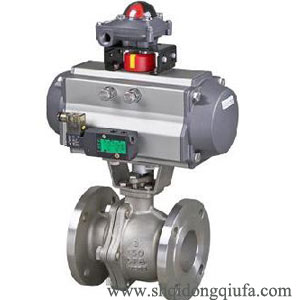

氣動球閥
氣動球閥內部結構圖

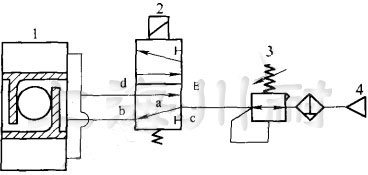

圖 1 為一套雙作用氣動球閥的工作原理圖，壓縮空氣（氣源）首先經過過濾減壓閥，清除其中含有的水分、油分以及固體粉塵顆粒，并調節系統壓力至設定值，以提供穩定的氣源壓力。然后，氣體流入電磁閥進氣口 a，從氣口 b 流入到氣動頭，推動活塞動作，排氣通道為 d~E，線圈得電以后，電磁閥換向，氣體從氣口 d 流入到氣動頭，推動活塞向相反方向動作，排氣通道為 b~c。

氣動球閥動作圖

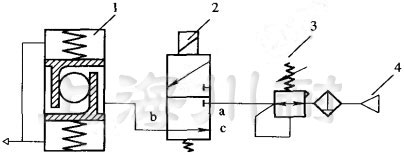

圖 2 單作用氣動球閥工作原理圖（1.氣動頭 2.電磁閥 3.過濾減壓閥 4.氣源）

圖 2 為一套單作用氣動球閥的工作原理圖，同前，壓縮空氣首先通過過濾減壓閥，電磁閥線圈得電時，氣體流入電磁閥進氣口 a 口，從氣口 b 流入到氣動頭，推動活塞動作，同時氣動頭內彈簧被壓縮，當發生故障時（失氣或者失電），電磁閥恢復彈簧位，氣源被阻斷，氣動頭彈簧釋放壓縮力，推動活塞向相反方向運動，排氣通道為 b~c，可將球閥停留在設定的開啟或者關閉位置，防止發生事故。
